Alat dan bahan penyambungan kabel FO
•Alat
1)stripper
Serat optik membutuhkan alat yang bernama Stripper ini yang berguna sebagai alat untuk memotong serta mengupas kulit dan juga daging dari kabel
2)Fiber Clever
Fiber Clever merupakan alat pemotong saat kulit dari core fiber optik sudah terkelupas. Alat ini digunakan agar serat keca dapat terpotong dengan rapi dan akurat.
3)Striper Dropcore
Striper Dropcore berfungsi mengupas kulit atau jaket pelindung dari dropcore fiber optik agar tersisa Core atau inti dari kabel fiber optik.
Fiber Optik Visual Fault Locator ( VFL ) adalah alat kerja fiber optik yang berfungsi untuk mengecek kabel fiber secara visual, dengan jarak maksimal 20 km, mudah digunakan dengan hanya operasi satu tangan, body metal membuat alat ini tangguh disegala cuaca tan tahan lama
5)Fussion Splicer
Alat ini digunakan untuk menyambungkan serat optik dan alat yang digunakan untuk menyambungkan core serat optik. Yang mana serat yang dimaksud terbuat dari kaca serta menerapkan daya listrik yang dirubah menjadi media sinar berbentuk laser.
6)OPM
Optical Power Meter (OPM) adalah instrumen uji yang digunakan untuk mengukur secara akurat kekuatan peralatan fiber optik atau kekuatan sinyal optik yang melewati kabel fiber optik.
7)Punch Tool
Fungsi alat ini adalah untuk membantu pemasangan kabel di patch panel kabel jaringan atau kabel telpon
8)Fast connector
Berfungsi Untuk Penyambungan Core Optic Ke Connector SC tanpa menggunakan Fusion Splicer.
9)Patch Panel
Patch Panel merupakan sebuah alat yang berfungsi untuk memisahkan peralatan jaringan kabel (switch, router) dari perangkat jaringan (komputer, printer, scanner) . Setiap kabel yang berasal dari peralatan jaringan akan tersambung ke belakang patch panel.
10)Optical Terminal Box
Optical Terminal Box atau yang sering disebut dengan OTB digunakan untuk menghubungkan kabel fiber optik indoor maupun outdoor dan konektor. OTB dapat dipasang di dinding maupun tiang.

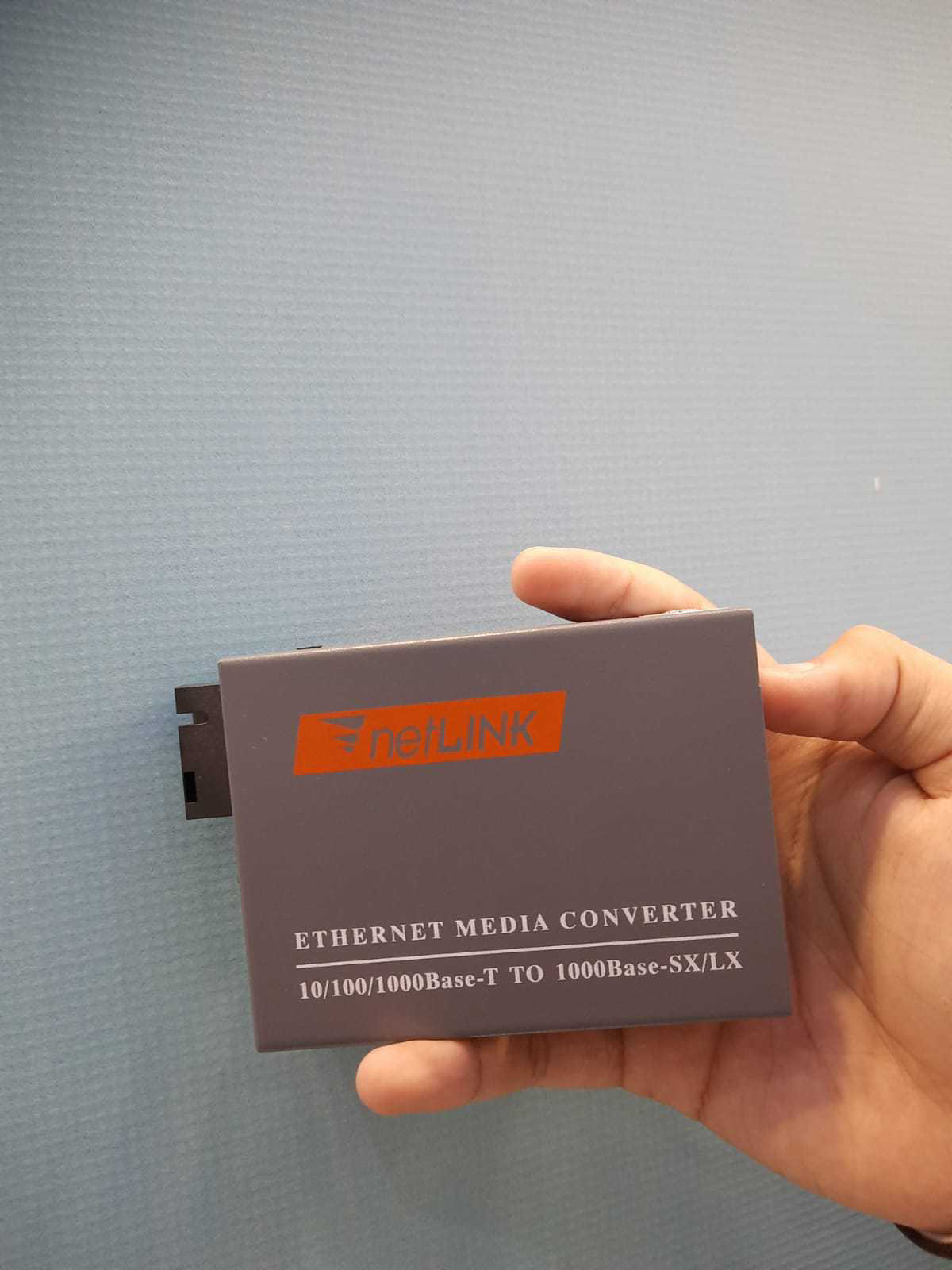

11)Opcotal Media Converter
Generic NetLink HTB-3100 Opcotal Media Converter [25 km/ FO Konverter Sepaket Tipe A & B] merupakan alat yang memiliki fungsi untuk mengkonversi dari LAN ke FO (Fiber Optik) dan dapat disalurkan ke Lan lagi dengan jarak maksimum 25km.
12)Mur/Baut
Mur dan baut adalah pasangan yang memiliki fungsi
utama untuk menyambungkan dua benda atau lebih.
13)Sekrup
Sekrup memiliki fungsi untuk menyambungkan atau mengencangkan benda.
14)Joint Closure Optic
Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure.
•Bahan
1)Patch Cord
Patch Cord atau biasa di sebut kabel optic adalah kabel utp jenis stranded atau serabut yang berfungsi untuk menghubungkan perangkat pasif ke aktif, selain itu patch cordmemiliki panjang tertentu yang sudah terpasang konektor di ujungnya.
2)Fiber Optic Pigtail
Fiber Optic Pigtail digunakan untuk menghubungkan perangkat optik yang tidak memiliki port konektor, atau untuk memperpanjang jangkauan kabel serat optik yang sudah ada. Pigtail juga dapat digunakan untuk mengubah jenis konektor dari kabel serat optik, sehingga dapat digunakan dengan perangkat yang memiliki konektor yang berbeda
3)Pigtail
Pigtail SC / APC dipakai agar proses terminasi kabel di lapangan berjalan secara praktis dan cepat, cukup menyambung dengan pigtail dengan ujung kabel yang ingin diterminasi menggunakan alat splicing.
4)Fiber Optic Splitter
Fiber Optik splitter adalah suatu komponen optik pasif yang dapat membagi sinar yang datang menjadi dua atau lebih sinar atau sebaliknya. Perangkat berisi banyak input maupun output. Pada serat optik splitter dadapat terkoneksi dengan jaringan Teknologi FTTX.
5)Sleeve
Sleeve Protection ini berfungsi sebagai lapisan penguat di fokus titik penyambungan dan berperan sebagai lapisan untuk coating pengganti
6)Barrel RJ45
Barrel RJ45 Connector adalah salah satu peripheral dalam pembuatan jaringan LAN, fungsi utamanya adalah menyambung 2 buah kabel UTP yang menggunakan konektor kabel RJ45 agar jangkauan kabel semakin panjang.
7)RJ45
RJ45 adalah konektor kabel ethernet yang kebanyakan memiliki fungsi sebagai konektor pada topologi jaringan komputer LAN (Local Area Network) dan topologi jaringan lainnya.
8)Rosset
Rosset adalah sebutan unutk kotak yang menjadi tempat masukan konektor terminal pesawat telpon setelah KTB. Fungsi roset adalah untuk menstabilkan dan menyaring sinyal telpon. Roset ini juga memudahkan menyambung dan memutuskan hubungan antara terminal ke instalasi kabel rumah.
